SD-LD系列吊袋离心机

  吊袋离心机     |      2018-05-07 21:20

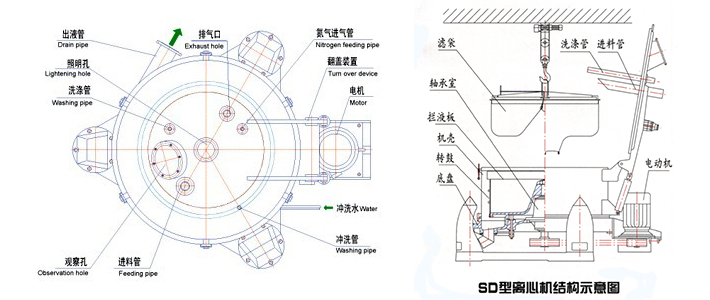

SD-LD系列吊袋离心机(图1)

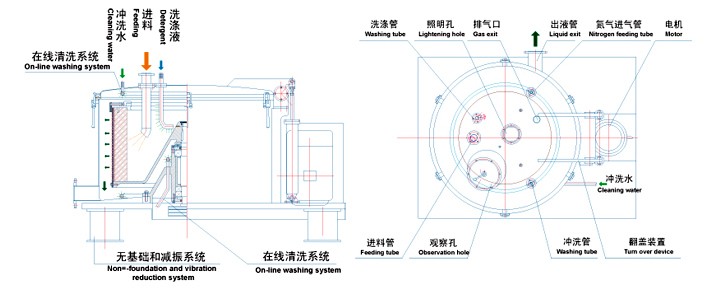

SD-LD系列吊袋离心机(图2)
产品名称: SD/LD三足式上部卸料吊袋离心机
图: SD/LD
适用范围: 化工、制药

主要特点:
  1、采用变频器启动,启动平稳,分离因数可调。
  2、吊袋卸料,劳动强度低,工效高。
  3、结构设计合理,有效的消除了卫生死角,结构件过渡圆滑,表面经抛光处理,外部结构件、紧固件和转鼓都采用不锈钢制造。外壳为翻盖式,可对离心机外壳与转鼓夹层空间进行彻底清洗。
  4、配置在线清洗系统,可对离心机进行在线清洗,对离心机外壳内壁、转鼓内外表面、集液槽表面等离心机内部不可见部位进行清洗。符合 GMP 规范中对设备的要求。
  5、结构简单,操作维修方便。
  6、晶粒不易破碎。
  7、配置氮气保护系统,保证离心机内腔与外部空气隔离。
  8、通用性强,适用范围广。
  9、密闭结构,密封件采用硅橡胶或氟橡胶。可实现密闭防爆要求,适合于有毒和易燃、易爆场合的应用。
  以上配置有化工用和制药用之分,可视具体要求选配,以达到技术经济性要求。

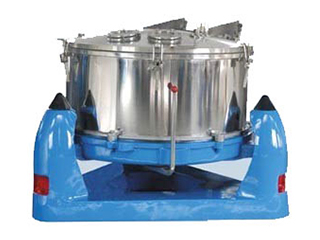

SD-LD系列吊袋离心机(图3)

SD-LD系列吊袋离心机(图4)
标准配置:
  ◎结构:外壳配置翻盖及进料管、洗涤管、观察镜、排气口、照明孔;密闭结构,转鼓及外壳、翻盖等部件为不锈钢材料 (SUS304) 制造。机座等为铸造件,表面喷涂油漆。
  ◎所有紧固件为不锈钢件。
  ◎传动与制动:普通电机(或防爆电机)+变频器+能耗制动。
  ◎机器出厂时配专用吊具 1 套。

选装配置:
  ◎在线清洗系统。
  ◎氮气保护系统。
  ◎无基础形式(无基础底盘及减振垫)。
  ◎外部结构件(机座等)材料为不锈钢。
  ◎按用户所分离物料的防腐要求采用相应的不锈钢材料( SUS304 、 316 、 316L 、 321 等)或钛材(TA) 。
  ◎开盖保护装置。
  ◎过振动保护装置。
  ◎现场防爆按钮。
  ◎传动及制动形式:普通电机(或防爆电机)+摩擦式自动离合器+摩擦式手动制动装置。

技术参数:
项目 型号
SD800 SD1000 SD1200 SD1500
转鼓直径 mm 800 1000 1200 1250
转鼓高度mm 400 450 510 550
转鼓容积 L 110 150 260 450
最大装料限量 kg 135 200 350 550
转鼓转速 r/min 1400 1000 900 600
分离因数ω2r/g 860 640 600 460
电机功率 kw 7.5 11 18.5 22
外形尺寸(长宽高)mm 1740*1380*1100 1950*1560*1200 2370*1600*1200 2645*2221*1700
机器重量 kg 1350 2300 3400 5000

项目 型号
LD800-N LD1000-N LD1250-N LD1500-N
 转鼓直径 mm 800 1000 1250 1500
 转鼓高度 mm 400 450 500 600
转鼓容积 L 90 140 280 500
最大装料限量 kg 120 180 360 600
    转鼓转速 r/min 1200 1000 950 800
  分离因数ω2r/g 700 600 600 500
 电机功率 kw 7.5 11 18.5 22
外形尺寸(长宽高)mm 1750*1200*2100 1980*1400*2300 2300*1700*2500 2400*1800*1500
机器重量 kg 1800 2800 3800 5000
